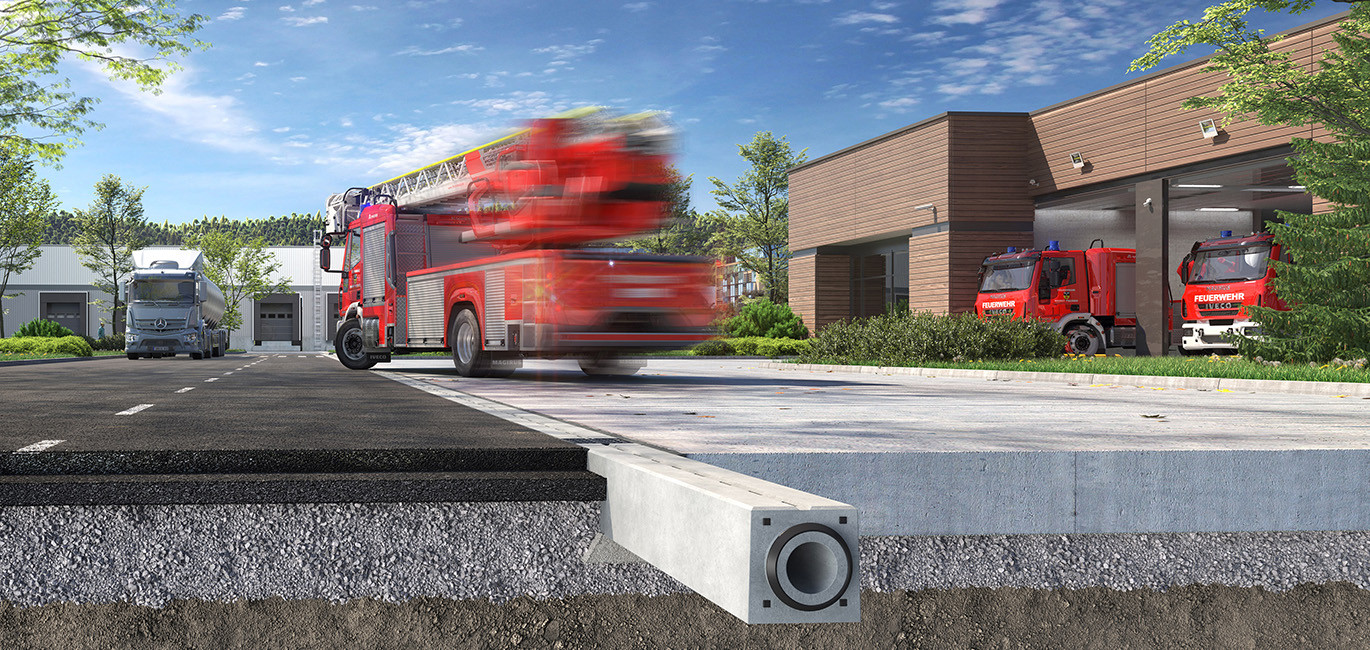

Betonschlitzrinnen jetzt auch in kleineren Nennweiten! Die City Drain mit einem Gerinne-Innenmaß von 100 oder 150 mm sowie Schlitzweiten ab 15 mm erfüllt als kleine Schwester der bekannten Pfuhler Rinne alle Ansprüche in Sachen Leistungsfähigkeit einer funktionellen Entwässerungsrinne in urbanen Bereichen.
Ergänzend zur Lastklasse C 250 ist die City Drain 150 auch mit einem statischen Nachweis für Verkehrslasten erhältlich. Geprüft nach ÖNORM EN 1433 „Typ I“ ermöglicht die City Drain 150 darüber hinaus einen wirtschaftlichen Einbau auch ohne Fundament in Asphalt und andere Oberflächenbeläge bis Belastungsklasse E 600! Damit eignet sie sich auch für Stapler- und LKW-befahrene Rangierflächen auf engem städtischem Raum. Ortbetonläufer und Rückenstützen entlang der Seitenwände gehören der Vergangenheit an.

City Drain Betonschlitzrinne


Produktvorteile

  • Einbau ohne Betonfundament - auch für Anwendungen im GaLaBau- und Kommunalbereich (nur Nennweite 150)

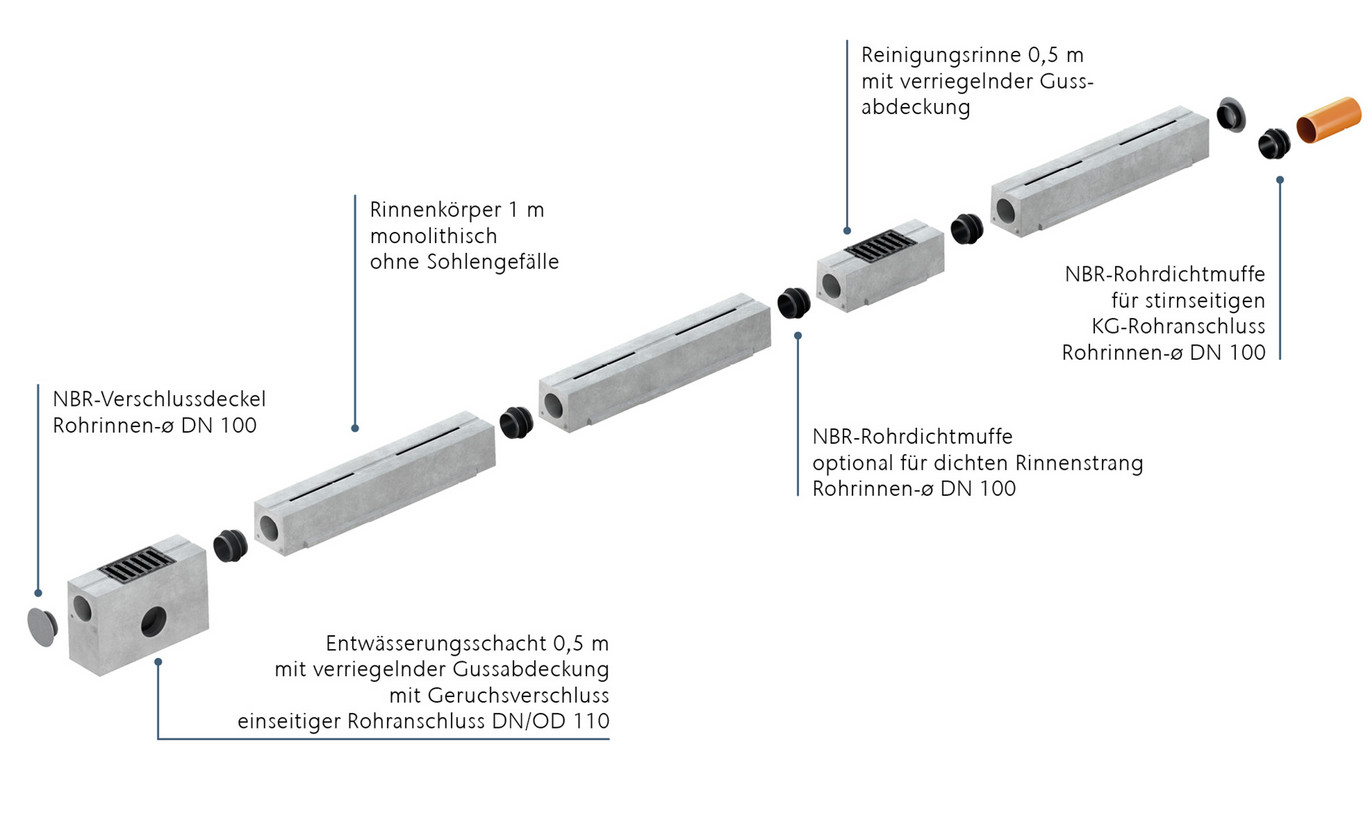

  • Modulare Systembauteile ermöglichen eine einfache Planung der Entwässerung
  • Geräuschfreier Betrieb dank monolithischer Schlitzrinnenbauweise
  • Oberfläche in Sichtbetonqualität - Individuelle Färbungen auf Anfrage
  • Sonderbauteile ab Werk erhältlich: T-, Eck und Winkelstücke
  • Passrinnen mit Sonderlängen ab Werk erhältlich

City Drain 100 Rinnenelement

BeschreibungLxBxH [cm]Gewicht [kg]
City Drain 100 Rinnenelement 1 m
mit stirnseitiger Zentriereinrichtung und vertikaler Lagesicherung (VLS)
1000 x 170 x 16043

City Drain 100 Schacht

BeschreibungLxBxH [cm]Gewicht [kg]
City Drain 100 Entwässerungsschacht 0,5 m
mit Anschluss DN 100 und Gussrost schwarz tauchlackiert
500 x 180 x 32040

City Drain 100 Reinigung

BeschreibungLxBxH [cm]Gewicht [kg]
City Drain 100 Reinigungsrinne 0,5 m
mit Gussrost schwarz tauchlackiert
500 x 170 x 16030

City Drain 100 NBR Rohrdichtung (optional)

BeschreibungLxBxH [cm]Gewicht [kg]
City Drain 100 NBR Rohrdichtung (optional)
zur dichten Rinnenstoßverbindung
7,6 x 12 x 120,25

City Drain 150 Klasse C Rinnenelement

BeschreibungLxBxH [cm]Gewicht [kg]
City Drain 150 C250 Rinnenelement 1 m1000 x 256 x 280125
City Drain 150 C250 Rinnenelement 2 m2000 x 256 x 280250

City Drain 150 Klasse C Schacht

BeschreibungLxBxH [cm]Gewicht [kg]
City Drain 150 C250 Entwässerungsschacht
mit Anschluss DN 100 und DN 150
500 x 270 x 500108

City Drain 150 Klasse C Reinigung

BeschreibungLxBxH [cm]Gewicht [kg]
City Drain 150 C250 Reinigungsrinne 0,5 m
mit Gussrost schwarz tauchlackiert
500 x 280 x 50060

City Drain 150 Klasse E Rinnenelement

BeschreibungLxBxH [cm]Gewicht [kg]
City Drain 150 E600 Rinnenelement 1 m1000 x 340 x 340230
City Drain 150 E600 Rinnenelement 2 m2000 x 340 x 340460

City Drain 150 Klasse E Schacht

BeschreibungLxBxH [cm]Gewicht [kg]
City Drain 150 E600 Entwässerungsschacht
mit Anschluss DN 100 und DN 150
500 x 350 x 500145

City Drain 150 Klasse E Reinigung

BeschreibungLxBxH [cm]Gewicht [kg]
City Drain 150 E600 Reinigungsrinne 0,5 m
mit Gussrost schwarz tauchlackiert
500 x 340 x 34095

Gerne helfen wir Ihnen bei der Bemessung und Planung Ihrer Entwässerungsanlage!

Kontaktieren Sie uns!
