Die neue ACO ShowerDrain S+ Duschrinne - überraschend einfach.

Einfacher Einbau. Einfache Reinigung. Funktionales Design.

Innovatives Design mit perfektionierten Eigenschaften: Die neue ShowerDrain S+ vereint Eleganz und Leistungsstärke in einer Rinne.

Das elegante Duschrinnenprofil aus elektropoliertem Edelstahl passt zu allen gängigen Fliesenformaten und fügt sich perfekt in Bäder, insbesondere in denen ein nischenbündiges Design ohne seitliche Fliesenstücke gewünscht wird, ein.


Produktvorteile

  • Baukastensystem bestehend aus Duschrinnenprofil und Rohbauset
  • Duschrinnenprofil:
    • Edelstahl, elektropoliert mit Längs- und Quergefälle
    • Profilbreite: 55 mm
  • Bauseitig um 80 mm kürzbar
  • Belastungsklasse: K3 (ÖNORM EN 1253-1)
  • Rohbauset:
    • Ablaufkörper aus Kunststoff
    • werksseitig angebrachte Dichtmanschette (erfüllt Zugprüfung gemäß ÖNORM EN 1253-1)
    • Geruchsverschluss: 2-teilig, herausnehmbar



Einfacher Einbau

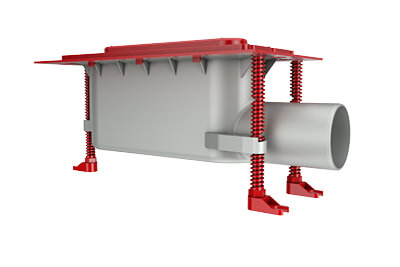

Für eine verlässliche Anbindung in die Verbundabdichtung sorgt die werkseitig angebrachte Dichtmanschette.

Diese wird so wie der gesamte Ablaufkörper während der Bauphase durch einen vormontierten Bauzeitenschutz zuverlässig geschützt.

Die Höhenverstellung erfolgt durch leicht justierbare Schrauben, die bei Bedarf werkzeuglos gekürzt werden können.

Einfache Reinigung

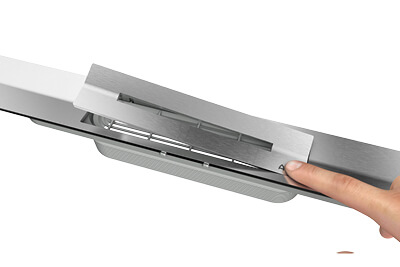

Durch die "Tip & Flip" Funktion lässt sich der Rost einfach und werkzeuglos abnehmen.
Das darunter liegende Haarsieb und der Geruchsverschluss lassen sich ebenso leicht zur Reinigung entnehmen.

Durch die spezielle Konstruktion des Ablaufkörpers ist ein freier Rohrzugang gewährleistet und es bleibt kein stehendes Wasser zurück.

Funktionales Design

Das elegante Edelstahl Duschrinnenprofil besticht durch seine puristische Optik.

Dezent setzt sich das Gefälle in Szene und stellt eine optimale und reinigungsfreundliche Entwässerung sicher.
Bauseitig kann das Profil gekürzt werden, ohne dabei auf einen ebenen Profilübergang zu verzichten.

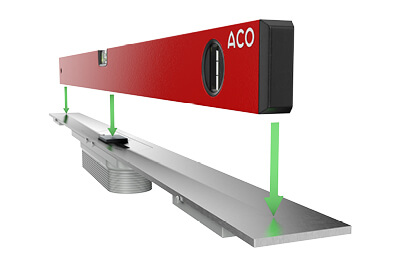

Der Einbau und die Ausrichtung des Duschprofils wird durch ein Gefälleausgleichsstück enorm erleichtert.

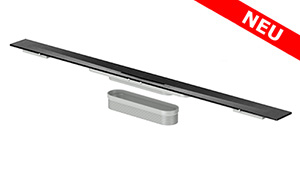

ShowerDrain S+ Duschrinnenprofil mit Rost aus Edelstahl


Länge
(mm)
Breite
(mm)
Gewicht
(mm)
Artikel-Nr.
800551,709010.51.11
900551,929010.51.12
1000552,109010.51.13
1200552,529010.51.14

ShowerDrain S+ Rohbauset zu Duschrinnenprofil

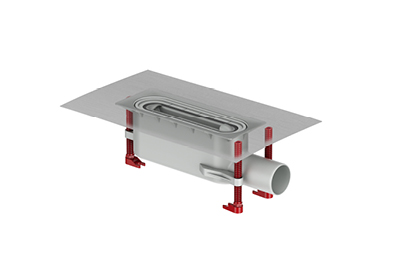

Rohbauset (Sperrwasserhöhe 50 mm)

Beschreibung
Gewicht
(kg)
Artikel-Nr.
  • Ablauf DN 50
  • Sperwasserhöhe 50 mm
    (ÖNORM EN 1253-1)
  • Einbauhöhe 90 - 180 mm
    bei Oberkante Estrich

0,57

9010.51.20

Rohbauset (Sperrwasserhöhe 30 mm)

Beschreibung
Gewicht
(kg)
Artikel-Nr.
  • Ablauf DN 50
  • Sperwasserhöhe 30 mm
  • Einbauhöhe 70 - 160 mm
    bei Oberkante Estrich


0,59


9010.51.21

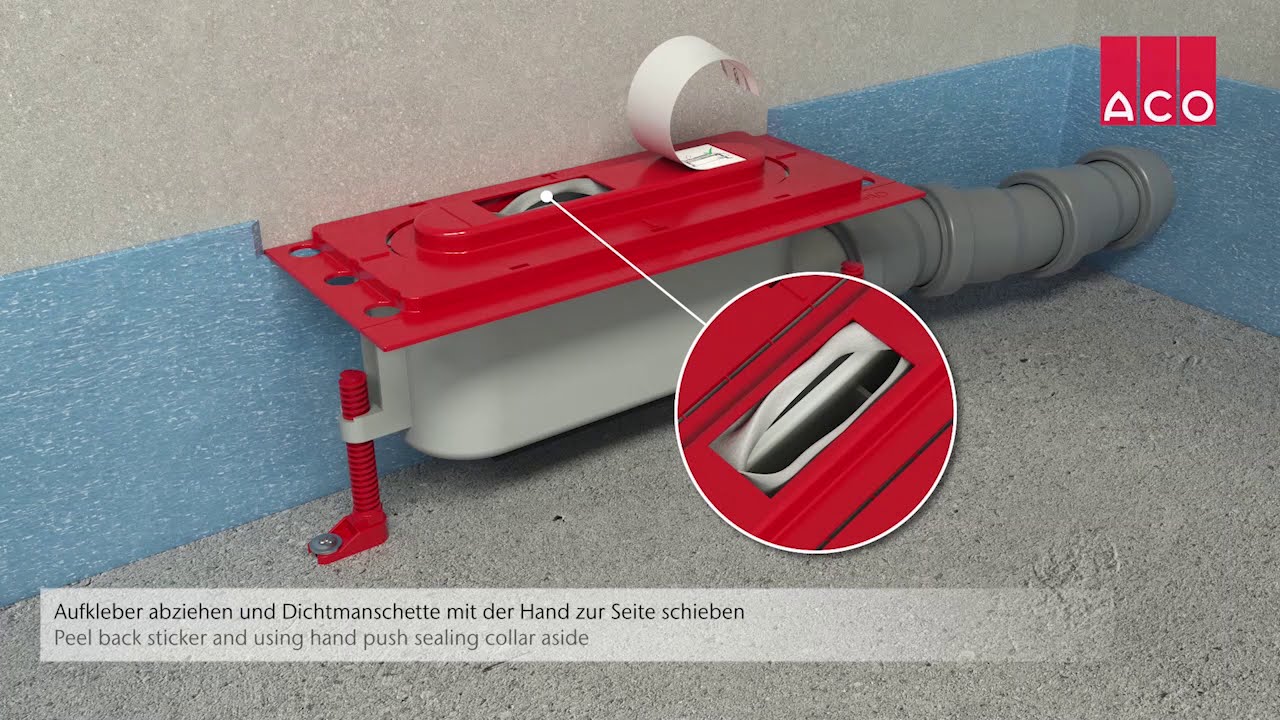

ACO ShowerDrain S+ Einbauvideo

Vorteile beim Einbau

  • Baukastensystem bestehend aus Duschrinnenprofil und vormontiertem Rohbauset
  • Rohbauset inkludiert: Ablaufkörper aus Kunststoff, herausnehmbarer Geruchsverschluss, werksseitig angebrachte Dichtmanschette
  • Duschrinnenprofil inkludiert: hochwertiges, elektropoliertes Edelstahlprofil (bauseitig kürzbar), Haarsieb und Verlängerungsstück

Die neue ACO Duschrinne ShowerDrain S+

Die neue, überraschend einfache Duschrinne ShowerDrain S+ von ACO. Einfach zu reinigen und einfach funktional elegant. Einfacher Einbau. Einfache Reinigung. Funktionales Design.

Zum Produkt

Die neue Duschrinne S+ für Installateure

Die neue, überraschend einfache Duschrinne ShowerDrain S+ von ACO. Einfach zu verstehen und wirklich einfach einzubauen. Die Gewerksübergabe zwischen Installateur und Fliesenleger ist so einfach wie nie zuvor.

Zum Produkt

ACO ShowerDrain S+ Einbauvideo

Innovatives Design mit perfektionierten Eigenschaften: Die neue ShowerDrain S+ vereint Eleganz und Leistungsstärke in einer Rinne.

Zum Produkt

Die ACO ShowerDrain S+ in 3D!

Wie sieht die ACO ShowerDrain S+ im eigenen Projekt aus?

Man kann die Duschrinne jetzt ganz rasch in Augmented Reality erleben.
Einfach den QR-Code mit Smartphone oder Tablet/PC scannen und die neue ACO ShowerDrain S+ in 3D sehen.

Dazu schwenkt man das Gerät in die gewünschte Richtung und platziert die Duschrinne virtuell in die aktuelle Situation im Raum. Schon hat man ein Bild davon, wie das Endergebnis aussehen könnte.

Gerne helfen wir Ihnen bei der Planung und Auswahl der richtigen Duschrinne für ihr Badezimmer Projekt!
