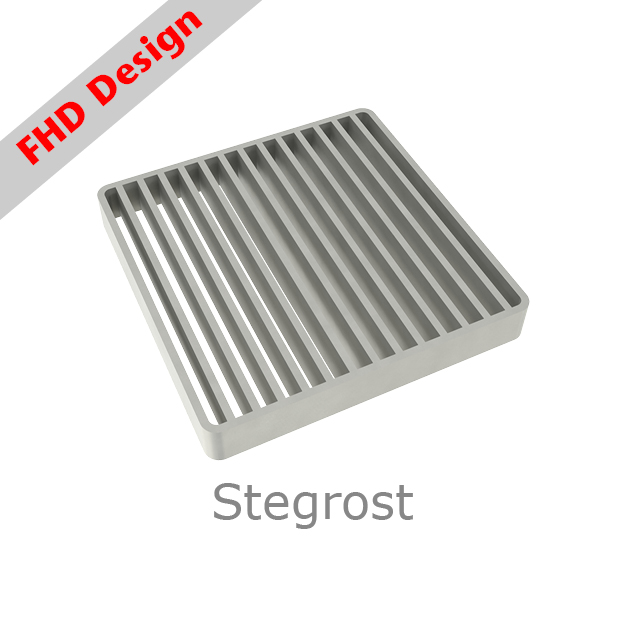

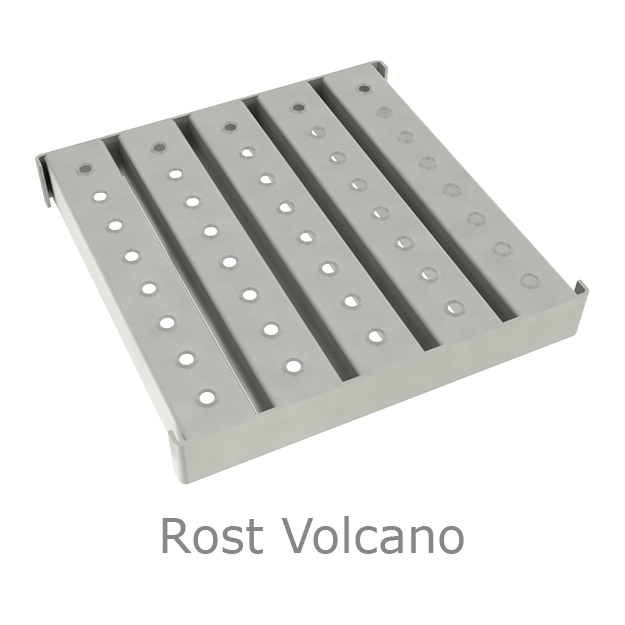

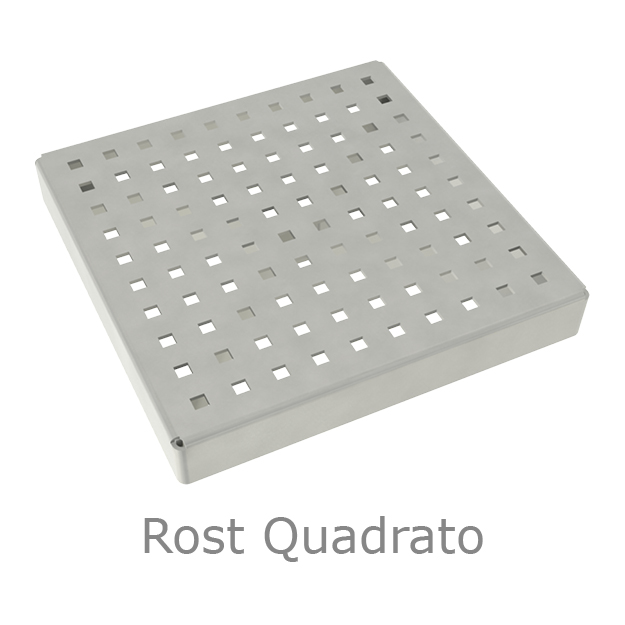

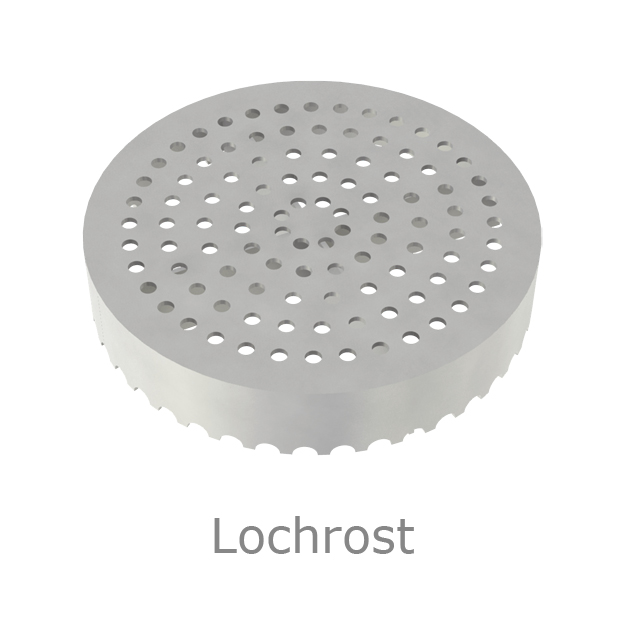

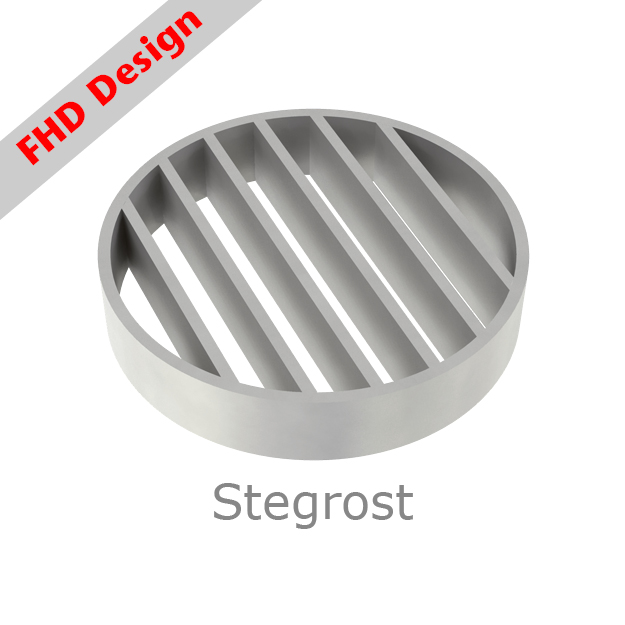

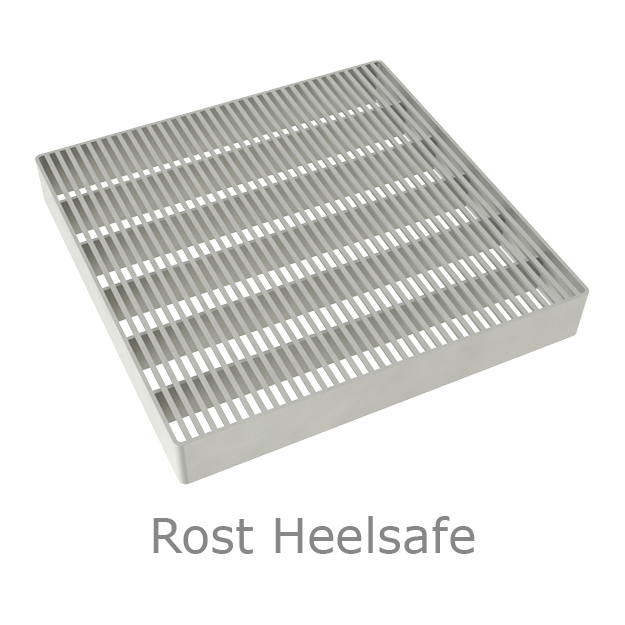

Die ACO Bodenabläufe decken jeden Anwendungsfall ab. Die Abläufe sind in verschiedenen Größen mit unterschiedlichen Abflusswerten und Ablaufstutzen erhältlich. Es besteht eine große Auswahl an Design-Rosten. Bei der Auswahl des richtigen ACO FHD Bodenablaufes spielt der Fußbodenaufbau/tiefe und die Auswahl der richtigen Abdichtung eine essentielle Rolle. Die ACO Bodenabläufe sind mit waagrechtem und senkrechtem Ablauf erhältlich.
ACO Bodenablauf FHD

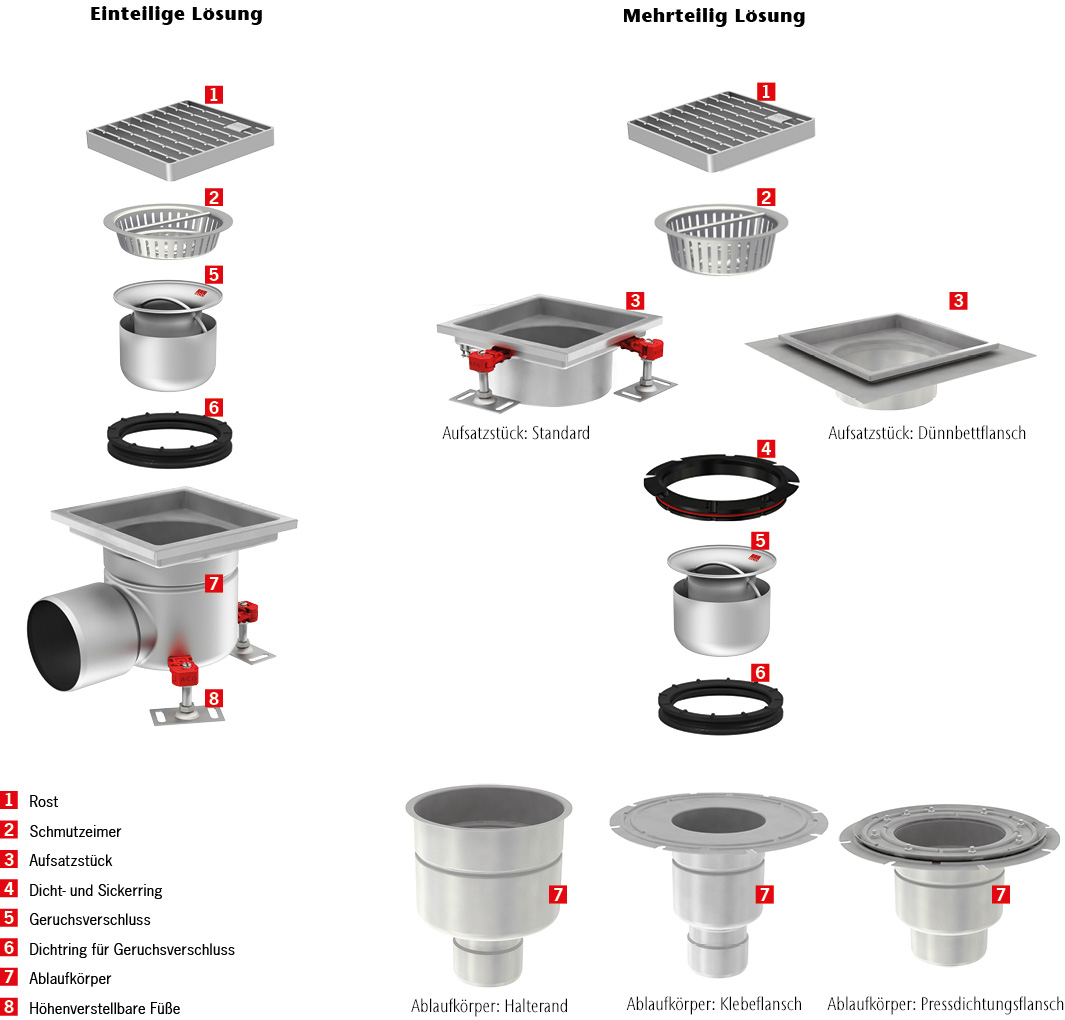

Die ACO FHD Bodenabläufe sind jeweils auch mit folgenden Stegvarianten erhältlich: Standard, Dünnbettflansch, Vinyl und Distanzwinkel.
Varianten-Ausführungen
- Ablaufstutzen: senkrecht, waagrecht,
- Profil: Standard, Dünnbettflansch
Ablaufwerte
- DN 70 2,6 l/sec
- DN 100 2,8 bis 3,5 l/sec
Technische Details & Bestellinformationen

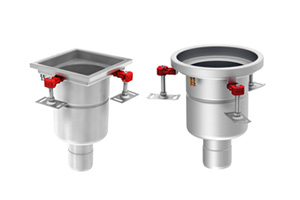

- Edelstahl Bodenablauf 157 FHD einteilig - Ablaufstutzen senkrecht
- Edelstahl Bodenablauf 157 FHD einteilig - Ablaufstutzen senkrecht & kreisrunder Rahmen
- Edelstahl Bodenablauf 157 FHD einteilig - Ablaufstutzen waagrecht
- Edelstahl Bodenablauf 157 FHD einteilig - Ablaufstutzen waagrecht & kreisrunder Rahmen
Die ACO FHD Bodenabläufe sind jeweils auch mit folgenden Stegvarianten erhältlich: Standard, Dünnbettflansch, Vinyl und Distanzwinkel.

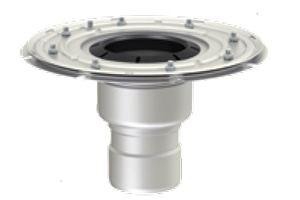

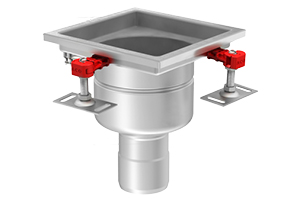

ACO Bodenablauf 142 FHD mehrteilig
Varianten-Ausführungen
- Ablaufstutzen: senkrecht, waagrecht,
- Ablaufkörper: Halterand, Klebeflansch, Pressdichtungsflansch
- Aufsatzstücke / Profile: Standard, Dünnbettflansch
Ablaufwerte
- DN 70 1,4 l/sec
- DN 100 1,6 l/sec
Technische Details & Bestellinformationen
Bodenabläufe:
- Edelstahl Bodenablauf 142 mehrteilig - Ablaufstutzen senkrecht
- Edelstahl Bodenablauf 142 mehrteilig - Ablaufstutzen waagrecht
Aufsatzstücke:

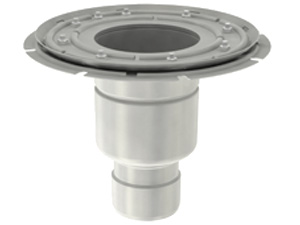

ACO Bodenablauf 157 FHD mehrteilig
Varianten-Ausführungen
- Ablaufstutzen: senkrecht, waagrecht,
- Ablaufkörper: Halterand, Klebeflansch, Pressdichtungsflansch
- Aufsatzstücke / Profile: Standard, Dünnbettflansch, Vinylboden
Ablaufwerte
- DN 70 2,6 l/sec
- DN 100 2,8 bis 3,5 l/sec
Technische Details & Bestellinformationen
Bodenabläufe:
- Edelstahl Bodenablauf 157 FHD mehrteilig - Ablaufstutzen senkrecht
- Edelstahl Bodenablauf 157 FHD mehrteilig - Ablaufstutzen waagrecht

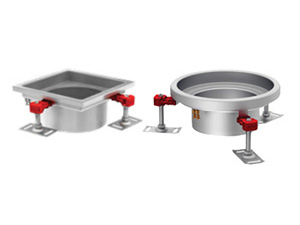

Aufsatzstücke:

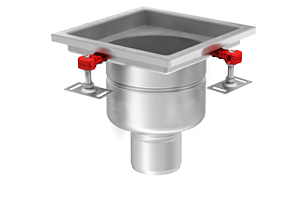

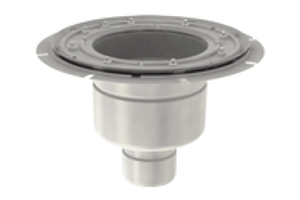

ACO Bodenablauf 218 FHD mehrteilig
Varianten-Ausführungen:
- Ablaufstutzen: senkrecht, waagrecht,
- Ablaufkörper: Halterand, Klebeflansch, Pressdichtungsflansch
- Aufsatzstücke / Profile: Standard, Dünnbettflansch, Vinylboden
Ablaufwerte
- DN 100 4,4 l/sec
- DN 150 5,0 l/sec
Technische Details & Bestellinformationen
Bodenabläufe:
- Edelstahl Bodenablauf 218 FHD mehrteilig - Ablaufstutzen senkrecht
- Edelstahl Bodenablauf 218 FHD mehrteilig - Ablaufstutzen waagrecht

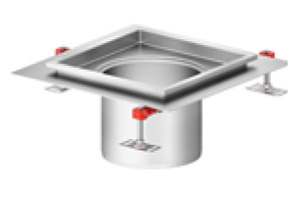

Aufsatzstücke:

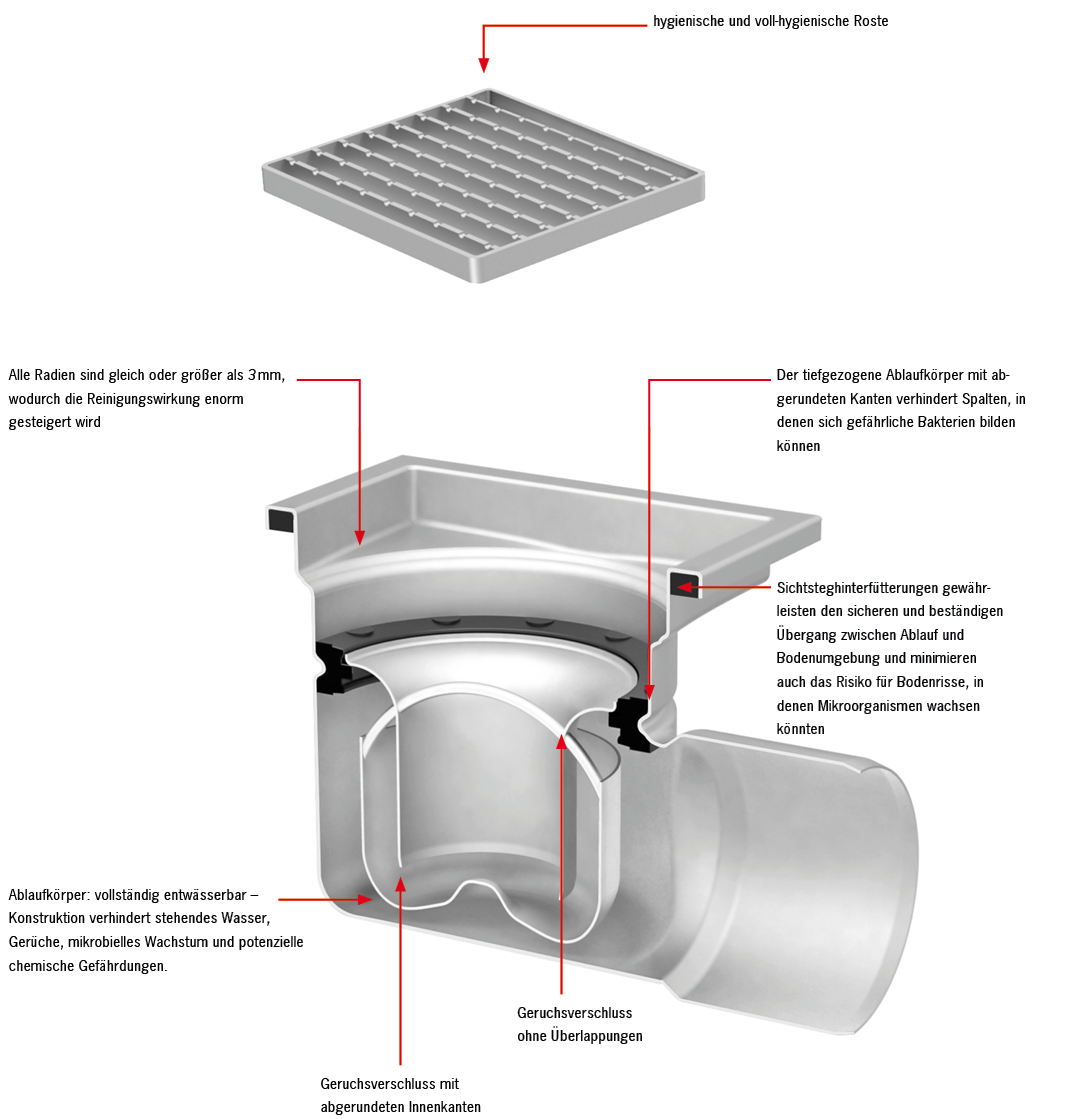

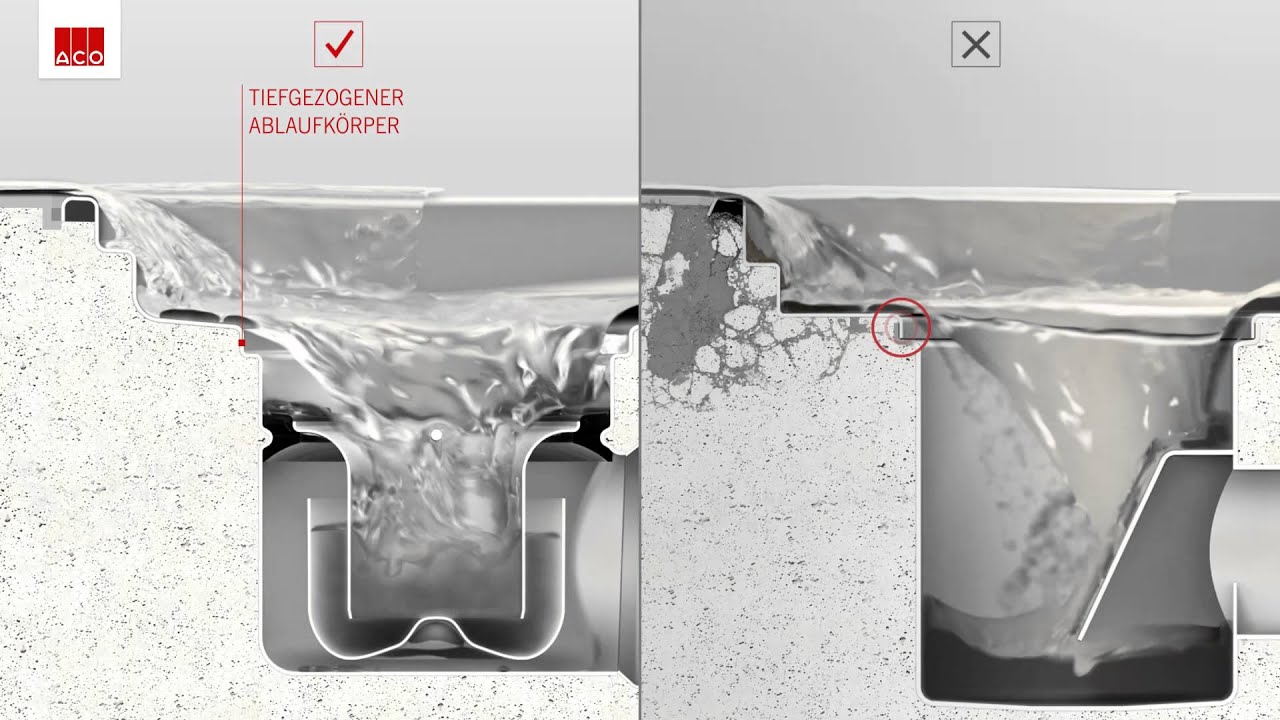

Die hygienischen ACO Entwässerungssysteme entsprechen den strengsten Hygienevorschriften (FHD/ Fully Hygienic Designed), um einer Verunreinigung durch schädliche Bakterien vorzubeugen.
Wir arbeiten nach den geltenden Hygiene-Richtlinien in der Lebensmittelverarbeitung gemäß EN 1672, EN ISO 14159 und dem EHEDG-Dokumenten Nr. 8, 13 und 44 für das Design von Abläufen.
Gerne helfen wir Ihnen bei der Bemessung und Auswahl der passenden Bodenabläufe.
Kontaktieren Sie uns!
Ihre Ansprechpartner
| Preise Hygienische Bodenentwässerung |
| Ausschreibungstexte (ONLV) | ZIP |
| ACO Bodenablauf FHD einteilig Einbauanleitung | ||
| ACO Bodenablauf FHD mehrteilig Einbauanleitung | ||
| ACO Dichtring Geruchverschluss Bodenablauf Einbauanleitung | ||
| ACO Einbaudetails für Hygienische Entwässerung aus Edelstahl | ||
| ACO Bodenablauf Varianten-Mehrteilig (Schema Höhenverstellung Aufsatzstück / Einbauhöhen) | dwg | |
| Reinigung von Edelstahl Rostfrei |
| Technische Zeichnungen ACO Bodenablauf FHD | Link E-Service |
Die ACO FHD Bodenabläufe sind jeweils auch mit folgenden Stegvarianten erhältlich: Standard, Dünnbettflansch, Vinyl und Distanzwinkel.
Varianten-Ausführungen
- Ablaufstutzen: senkrecht, waagrecht,
- Profil: Standard, Dünnbettflansch
Ablaufwerte
- DN 70 2,6 l/sec
- DN 100 2,8 bis 3,5 l/sec
Technische Details & Bestellinformationen
- Edelstahl Bodenablauf 157 FHD einteilig - Ablaufstutzen senkrecht
- Edelstahl Bodenablauf 157 FHD einteilig - Ablaufstutzen senkrecht & kreisrunder Rahmen
- Edelstahl Bodenablauf 157 FHD einteilig - Ablaufstutzen waagrecht
- Edelstahl Bodenablauf 157 FHD einteilig - Ablaufstutzen waagrecht & kreisrunder Rahmen
Die ACO FHD Bodenabläufe sind jeweils auch mit folgenden Stegvarianten erhältlich: Standard, Dünnbettflansch, Vinyl und Distanzwinkel.
ACO Bodenablauf 142 FHD mehrteilig
Varianten-Ausführungen
- Ablaufstutzen: senkrecht, waagrecht,
- Ablaufkörper: Halterand, Klebeflansch, Pressdichtungsflansch
- Aufsatzstücke / Profile: Standard, Dünnbettflansch
Ablaufwerte
- DN 70 1,4 l/sec
- DN 100 1,6 l/sec
Technische Details & Bestellinformationen
Bodenabläufe:
- Edelstahl Bodenablauf 142 mehrteilig - Ablaufstutzen senkrecht
- Edelstahl Bodenablauf 142 mehrteilig - Ablaufstutzen waagrecht
Aufsatzstücke:
ACO Bodenablauf 157 FHD mehrteilig
Varianten-Ausführungen
- Ablaufstutzen: senkrecht, waagrecht,
- Ablaufkörper: Halterand, Klebeflansch, Pressdichtungsflansch
- Aufsatzstücke / Profile: Standard, Dünnbettflansch, Vinylboden
Ablaufwerte
- DN 70 2,6 l/sec
- DN 100 2,8 bis 3,5 l/sec
Technische Details & Bestellinformationen
Bodenabläufe:
- Edelstahl Bodenablauf 157 FHD mehrteilig - Ablaufstutzen senkrecht
- Edelstahl Bodenablauf 157 FHD mehrteilig - Ablaufstutzen waagrecht
Aufsatzstücke:
ACO Bodenablauf 218 FHD mehrteilig
Varianten-Ausführungen:
- Ablaufstutzen: senkrecht, waagrecht,
- Ablaufkörper: Halterand, Klebeflansch, Pressdichtungsflansch
- Aufsatzstücke / Profile: Standard, Dünnbettflansch, Vinylboden
Ablaufwerte
- DN 100 4,4 l/sec
- DN 150 5,0 l/sec
Technische Details & Bestellinformationen
Bodenabläufe:
- Edelstahl Bodenablauf 218 FHD mehrteilig - Ablaufstutzen senkrecht
- Edelstahl Bodenablauf 218 FHD mehrteilig - Ablaufstutzen waagrecht
Aufsatzstücke:
Die hygienischen ACO Entwässerungssysteme entsprechen den strengsten Hygienevorschriften (FHD/ Fully Hygienic Designed), um einer Verunreinigung durch schädliche Bakterien vorzubeugen.
Wir arbeiten nach den geltenden Hygiene-Richtlinien in der Lebensmittelverarbeitung gemäß EN 1672, EN ISO 14159 und dem EHEDG-Dokumenten Nr. 8, 13 und 44 für das Design von Abläufen.
| Preise Hygienische Bodenentwässerung |
| Ausschreibungstexte (ONLV) | ZIP |
| ACO Bodenablauf FHD einteilig Einbauanleitung | ||
| ACO Bodenablauf FHD mehrteilig Einbauanleitung | ||
| ACO Dichtring Geruchverschluss Bodenablauf Einbauanleitung | ||
| ACO Einbaudetails für Hygienische Entwässerung aus Edelstahl | ||
| ACO Bodenablauf Varianten-Mehrteilig (Schema Höhenverstellung Aufsatzstück / Einbauhöhen) | dwg | |
| Reinigung von Edelstahl Rostfrei |
| Technische Zeichnungen ACO Bodenablauf FHD | Link E-Service |

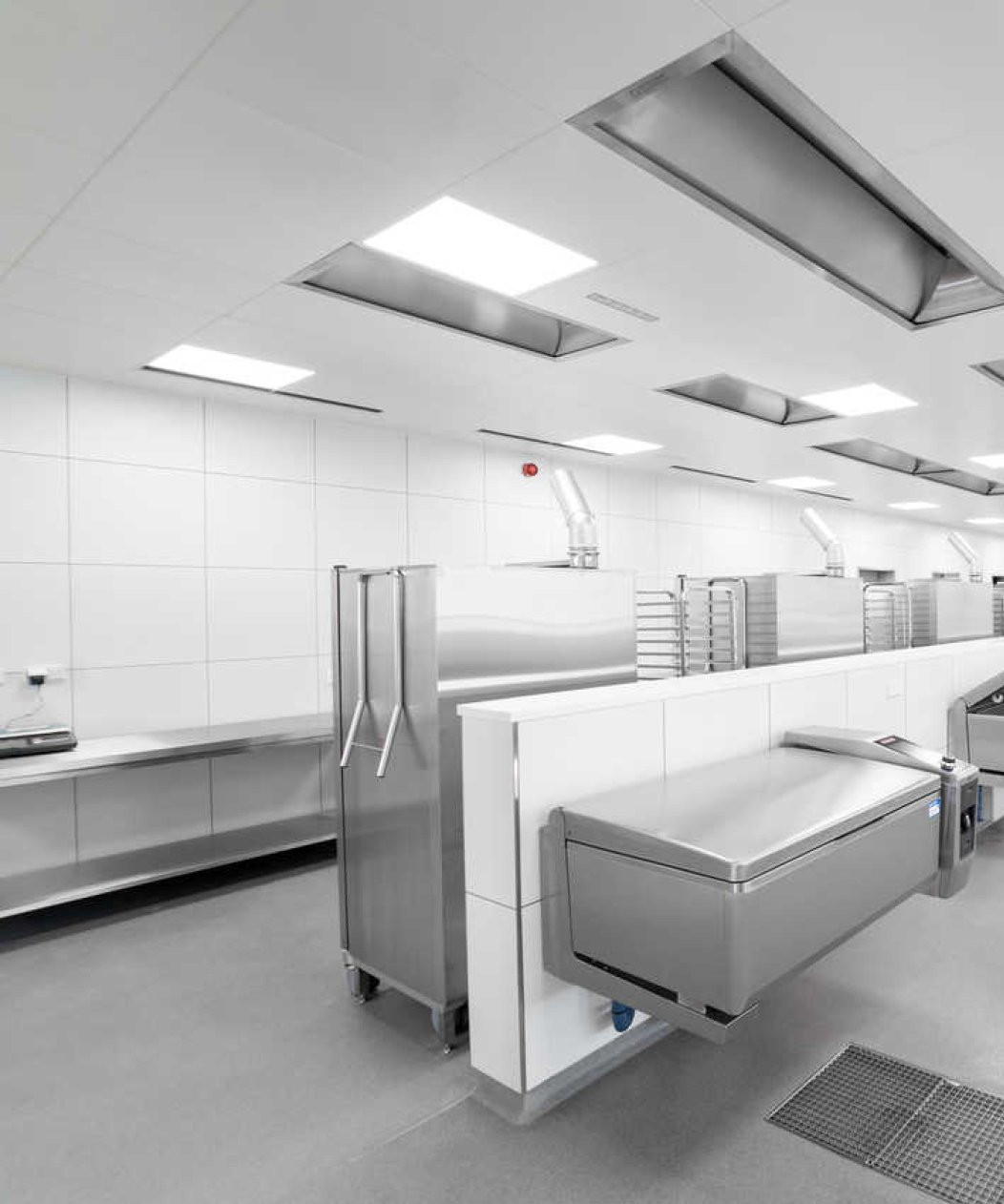

Schwarzenbergkaserne Wals
ACO schafft hygienische Lösungen für die größte Betriebsküche in Salzburg: Entwässerungssysteme für die Bundesheer-Regionalküche in der Schwarzenbergkaserne.
Zur Referenz
Freiwillige Feuerwehr - Oeynhausen
Im Jahr 2023 beging die Feuerwehr Oeynhausen ihr 150-jähriges Bestehen. Passend dazu wurde in einer Bauzeit von 14 Monaten ein neues funktionelles und praxistaugliches Gebäude errichtet. Um auf allen…
Zur Referenz
Brotsüchtig Steyregg
Eine "zeitgemäße" Backstube bildet das Herzstück der neuen Firmenzentrale von „brotsüchtig“. Hochwertiges handgemachtes Brot aus regionalen Zutaten, ohne Weizen oder Zusatzstoffe benötigt perfekte…
Zur Referenz

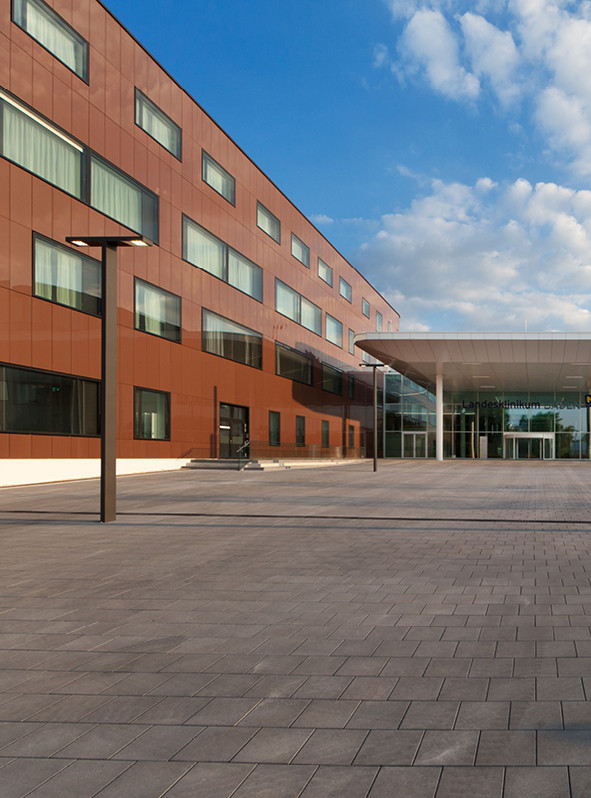

Landesklinikum Baden
