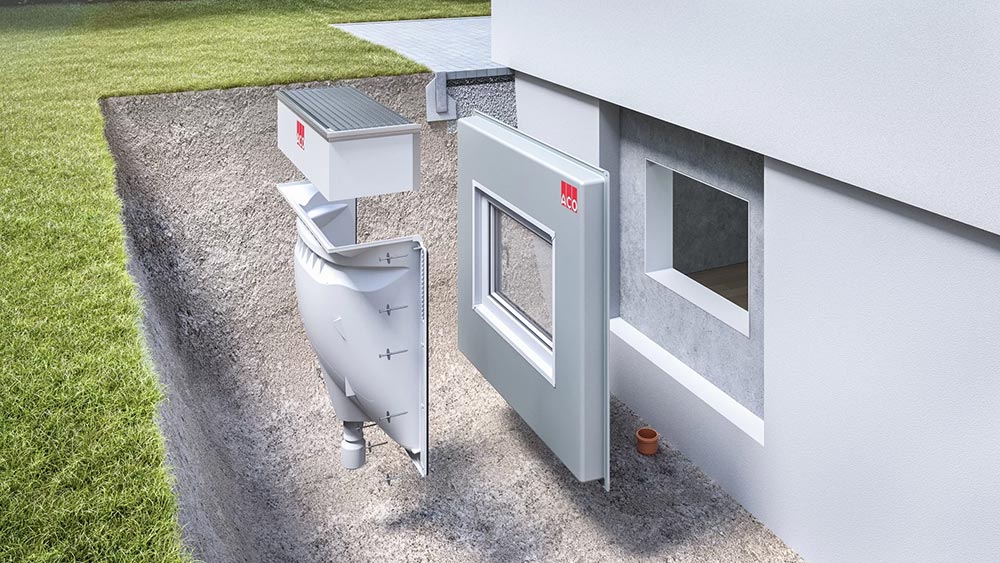

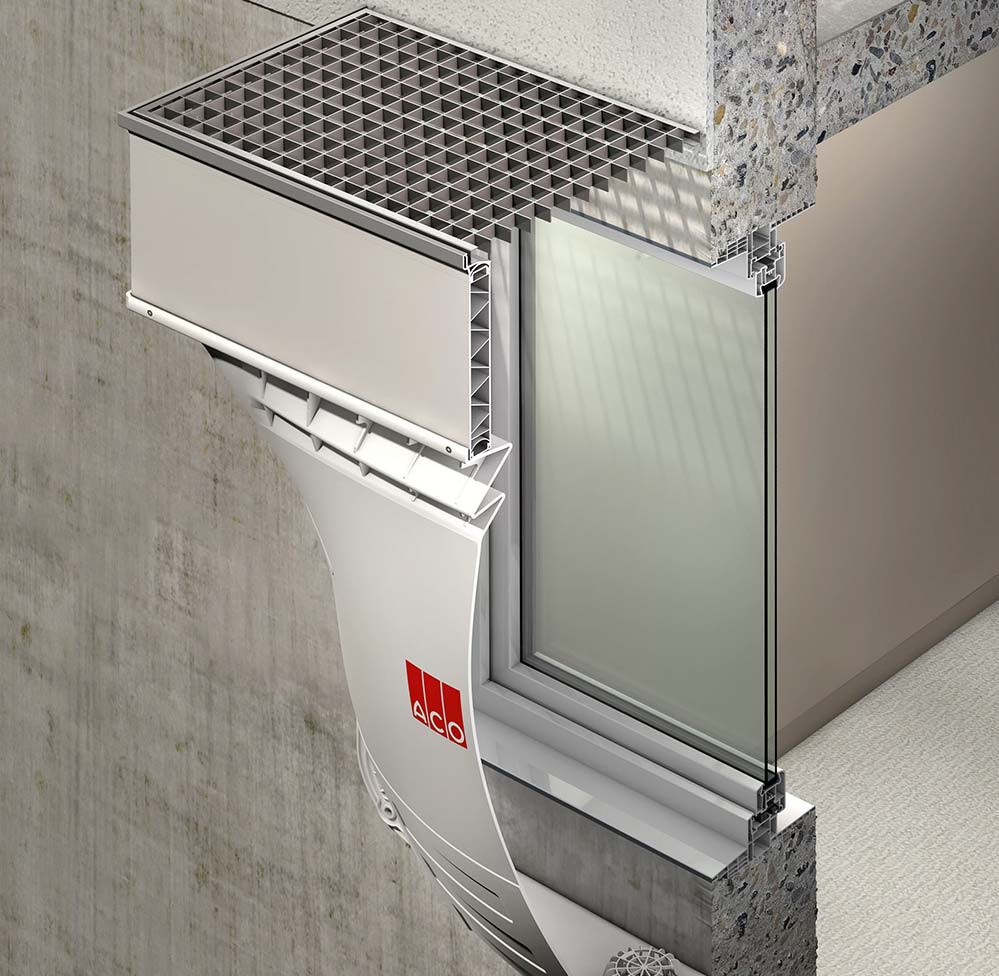

ACO Therm® Kellerlichtschächte sorgen für einen größtmöglichen Lichteinfall sowie einen idealen Luftaustausch in Kellerräumen, sind formstabil und besitzen eine lange Lebensdauer. Darüber hinaus sind sie wahlweise begehbar oder befahrbar und können direkt an der Kellerwand, auf Perimeterdämmung oder druckwasserdicht montiert werden. Als Teil des Kellerschutzsystems ACO Therm® bieten unsere Lichtschächte sicheren Schutz und sind ideal abgestimmt auf Kellerfenster, Montageplatten und Rückstausicherungen von ACO.

Der ACO Therm® Lichtschacht ist in den Tiefen 400 mm, 600 mm und 700 mm erhältlich und kann durch Aufstockelemente in der Höhe erweitert werden. Unterschiedliche Abdeckungen sorgen darüber hinaus für ausreichenden Schutz vor anfallendem Schmutz und Regenwasser.

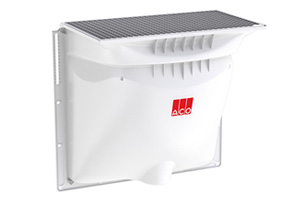

ACO Therm® Lichtschacht

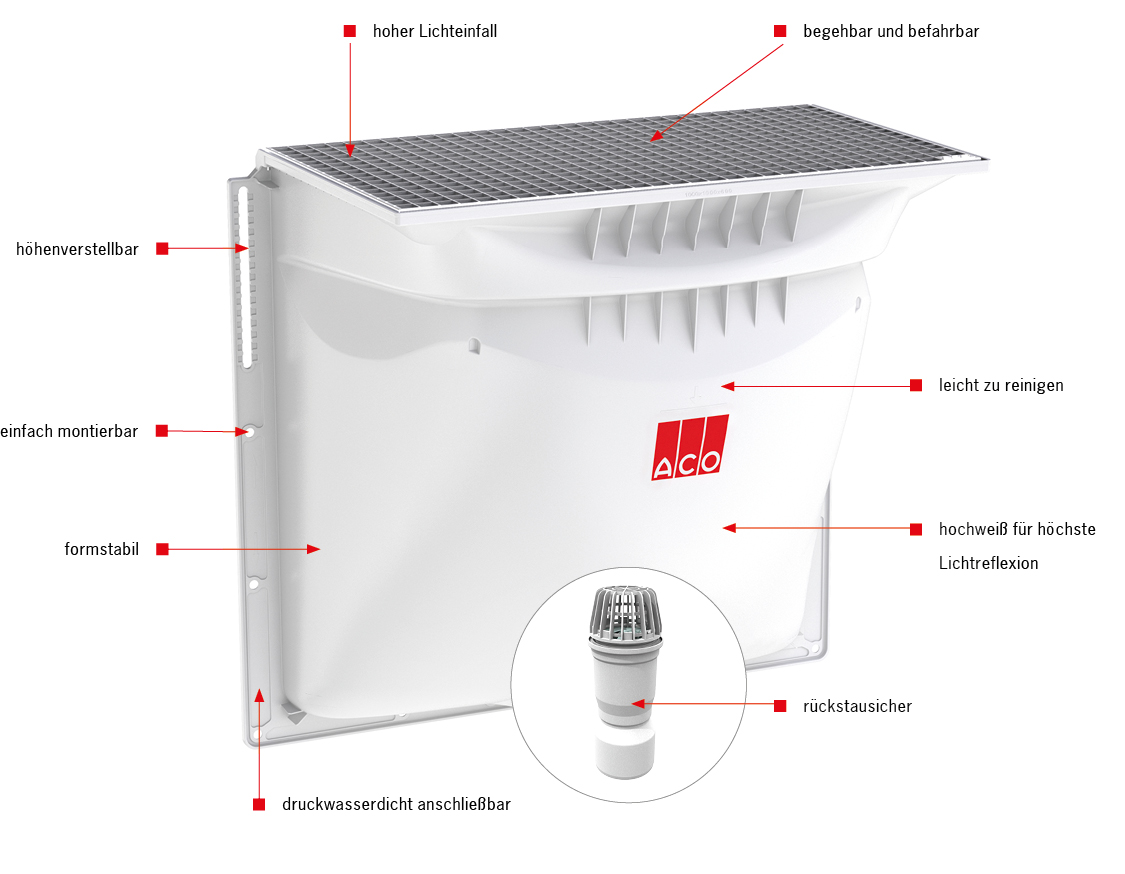

Produktvorteile

  • Noch stabiler durch Materialaufdoppelung
  • Höhenfeinjustierung im montierten Zustand
  • Kein stehendes Wasser durch dreiseitiges Bodengefälle
  • Hochweiße Oberfläche sorgt für mehr Licht im Keller
  • Vielzahl an Standard und Design Rosten

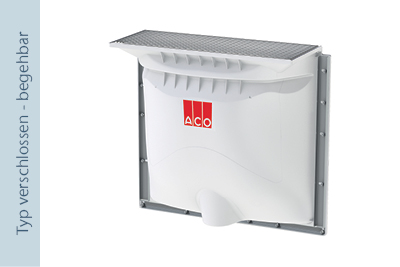

  • Neuartige Montage - druckwasserdicht und befahrbar möglich

Beliebteste Downloads

Systemüberblick ACO Therm Lichtschacht
  • Material: PP-GF (Ausnahme:1250 x 1000 x 400 mm GFK)
  • begehbar oder befahrbar
  • Lichtschächte 1000 x 1000 x 400 mm und 1000 x 1300 x 400 mm mit zusätzlichem Höhenverstellbereich

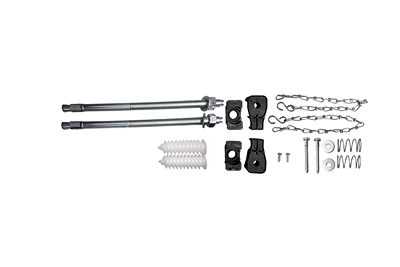

  • inkl. Rost, Montageset und Rostabhebesicherung



Abmessungen (mm)Artikel Nummern
Breite HöheTiefeohne Dämmungfür 10 cm Dämmungfür 16 cm Dämmungfür 20 cm Dämmung
Streckmetallrost begehbar
800600400375581625472625481625490
10001000400375585625475625484625493
10001300400375589625478625487625496
Maschenrost 30/30 mm begehbar
800600400375582625473625482625491
10001000400375586625476625485625494
10001300400375590625479625488625497
Maschenrost 30/10 mm begehbar
800600400375583625474625483625492
10001000400375587625477625486625495
10001300400375591625480625489625498

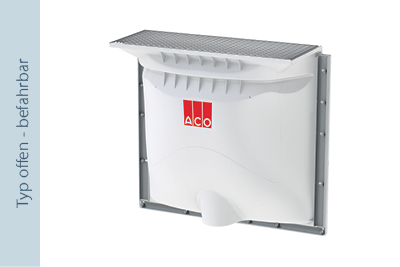

Maschenrost 30/10 mm befahrbar
800600400375584Achtung: befahrbare Lichtschächte dürfen nicht auf der Dämmung montiert werden. Befahrbar bis 9 kN Radlast.
10001000400375588
10001300400375592



  • Material: GFK
  • begehbar oder befahrbar
  • inkl. Rost, Montageset und Rostabhebesicherung



Abmessungen (mm)Artikel Nummern
Breite HöheTiefeohne Dämmungfür 10 cm Dämmungfür 16 cm Dämmungfür 20 cm Dämmung
Streckmetallrost begehbar
10001000600624982624989624992624995
10001300600624983624990624993624996
12501300600624984624991624994624997
Maschenrost 30/10 mm begehbar
10001000600624998625004625007625010
10001300600624999625005625008625011
12501300600625000625006625009625012
Maschenrost 30/10 mm befahrbar
10001000600625013
10001300600625014
12501300600625015



  • Material: GFK
  • Nur begehbar montierbar
  • inkl. Rost, Montageset und Rostabhebesicherung



Abmessungen (mm)Artikel-Nr.
BreiteHöheTiefeOhne Dämmung
Streckmetallrost begehbar
1500100070038776
1500150070038779
2000100070038782
2000150070038785
Maschenrost 30/30 mm begehbar
1500100070038777
1500150070038780
2000100070038783
2000150070038786
Maschenrost 30/10 mm begehbar
1500100070038778
1500150070038781
2000100070038784
2000150070038787

Standard Roste

Spezifische Produktinformationen

  • Streckmetall
  • aus verzinktem Stahl
  • begehbar
  • geeignet für Lichtschacht und Aufstockelement



Für LichtschachtAbmessungen

Tiefe (mm)Breite (mm)Höhe (mm)Tiefe (mm)Breite (mm)Artikel Nr.
4008002040084035572
100020400104035573
125020400134035896
6001000206001040315870
1250206001340315874
700150025700166038767
200025700216038770



Spezifische Produktinformationen:

  • Maschenrost 30/30
  • aus verzinktem Stahl
  • begehbar
  • geeignet für Lichtschacht und Aufstockelement



Für LichtschachtAbmessungen

Tiefe (mm)Breite (mm)Höhe (mm)Tiefe (mm)Breite (mm)Artikel Nr.
4008002040084035574
100020400104035575
125020400134035897
6001000206001040315878
1250206001340315882
700150025700166038768
200025700216038771



Spezifische Produktinformationen:

  • Maschenrost 30/10
  • aus verzinktem Stahl
  • begehbar und befahrbar
  • geeignet für Lichtschacht und Aufstockelement

Für LichtschachtAbmessungen

begehbar
Tiefe (mm)Breite (mm)Höhe (mm)Tiefe (mm)Breite (mm)Artikel Nr.
4008002040084035576
100020400104035577
125020400134035898
6001000206001040315999
1250206001340375028
700150025700166038769
200025700216038772
Für LichtschachtAbmessungen

befahrbar
Tiefe (mm)Breite (mm)Höhe (mm)Tiefe (mm)Breite (mm)Artikel Nr.
4008002040084035578
100020400104035579
125020400134035899
6001000206001040375029
1250206001340375030



Designroste für Lichtschächte

Spezifische Produktinformationen

  • Aus Edelstahl
  • Mit Lichtschachtkantenüberdeckung
  • begehbar
  • Prüfen Sie: Verwendbarkeit auch auf Kunststofflichtschächten anderer Hersteller

Für LichtschachtAbmessungen

Tiefe (mm)Breite (mm)Höhe (mm)Tiefe (mm)Breite (mm)Artikel Nr.
400
1000204001040380402
1250204001340380403
6001000206001040380469
1250206001340380470



Spezifische Produktinformationen

  • Designrost aus Edelstahl
  • Mit Lichtschachtkantenüberdeckung
  • begehbar
  • Prüfen Sie: Verwendbarkeit auch auf Kunststofflichtschächten anderer Hersteller



Für LichtschachtAbmessungen

Tiefe (mm)Breite (mm)Höhe (mm)Tiefe (mm)Breite (mm)Artikel Nr.
400
1000204001040380406
1250204001340380407
6001000206001040380475
1250206001340380476

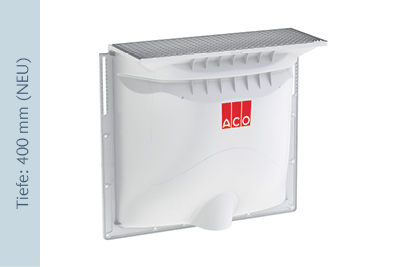

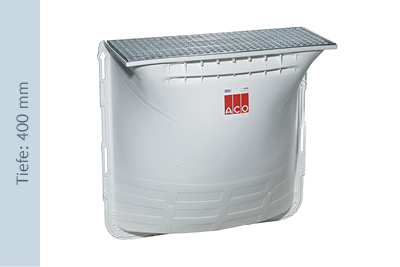

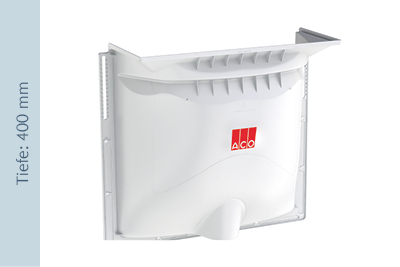

400 mm Tiefe

Abmessungen
Breite (mm)Höhe (mm)
800600

1000

600
1000
1300
12501000

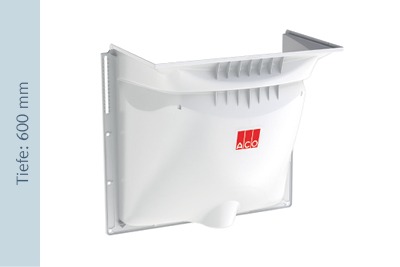

600 mm Tiefe

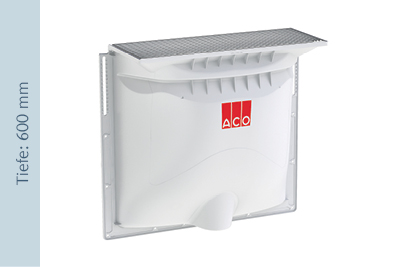

Produktabbildung ACO Therm Lichtschacht Komplettset 600 mm Tiefe
Abmessungen
Breite (mm)Höhe (mm)

1000

1000
1300
12501300

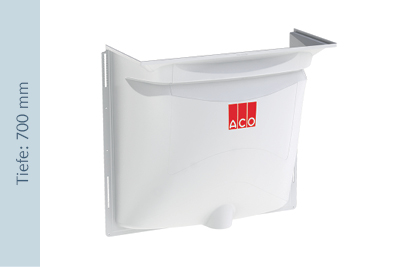

700 mm Tiefe

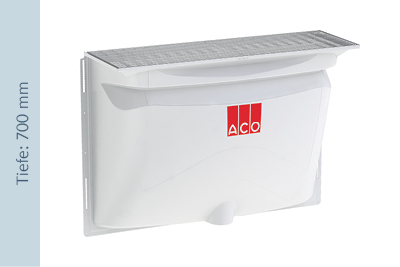

Produktabbildung ACO Therm Lichtschacht Komplettset 700 mm Tiefe
Abmessungen
Breite (mm)Höhe (mm)

1500

1000
1500

2000

1000
1500
  • Rückwände bilden eine fertige Oberfläche und ersparen aufwendiges verputzen im Lichtschacht
  • Lichtschachtkörper ist wandseitig mit einer Nut zur Aufnahme einer Rückwand ausgestattet
  • Fensteraussparung in der Rückwand ist bauseits einzubringen
  • Für folgende Lichtschachtgrößen nutzbar:
    • 800 x 600 x 400 mm
    • 1000 x 1000 x 400 mm
    • 1000 x 1300 x 400 mm
    • 1000 x 1000 x 600 mm
    • 1000 x 1300 x 600 mm
    • 1250 x 1300 x 600 mm

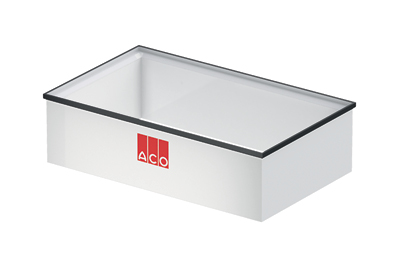

  • Stabiles Hohlkammerprofil
  • Graue Rostkante
  • Fixe und höhenverstellbare Ausführungen
  • Seitenschenkel kürz- und ausklinkbar
  • Hochweiße Innenfläche
  • Untereinander kombinierbar

Verfügbar als fixe Bauhöhe und mit Höhenverstellbarkeit (30 mm - 300 mm)

  • Stabiles Hohlkammerprofil
  • Graue Rostkante
  • Fixe Bauhöhe
  • Hochweiße Innenfläche
  • Verbindung der einzelnen Komponenten über Nut- und Federsystem
  • 4-seitig geschlossen



  • Für Dämmstärken bis zu 300 mm
  • Inklusive Rostabhebesicherung
  • Begehbar oder befahrbar



  • Mit Laubfang und Geruchsverschluss
  • Passend für alle Lichtschachtgrößen



  • Mit Laubfang und Geruchsverschluss
  • Passend für alle Lichtschachtgrößen



  • Inklusive Scharnier und Montageset

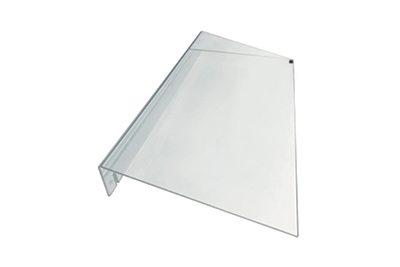

  • ESG Verglasung
  • Inklusive Dichtungsband für einen dichten Anschluss an der Hauswand
  • Abdeckungen sind nicht begehbar

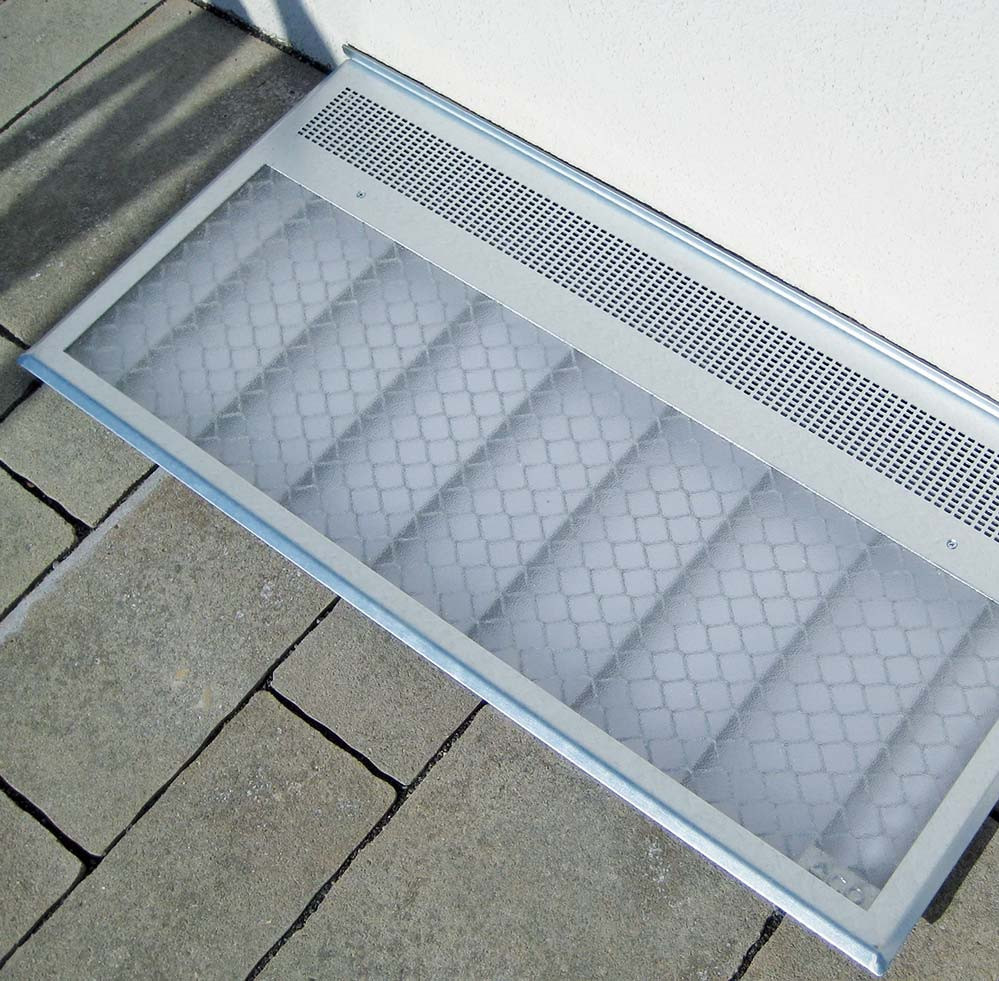

  • Stahl verzinkte Abdeckung mit Kunststoffscheibe
  • Bietet Schutz gegen Regen und Laub
  • Zur Montage auf den vorhandenen
  • Lichtschachtrost
  • Nicht wasserdicht



  • Mit umlaufender Bürstendichtung
  • Rahmen aus Aluminium
  • Inklusive Montageset
  • Wird mit dem Rost fix verschraubt



  • Mit Hilfe des Adapterwinkels werden Zwischengrößen der verkürzten Roste abgedeckt
  • Wird direkt mit dem Rost verschraubt
  • Mit Befestigungsschrauben für Lichtschachtrost

Montage ACO Lichtschacht 600mm an einer Hauswand.

ACO Therm® Block und ACO Lichtschacht Montage Video

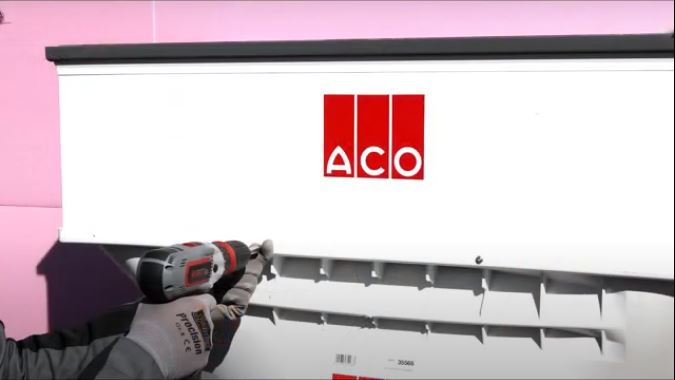

ACO Therm® Montagevideo Stapelung von begehbaren ACO Lichtschachtaufstockelementen

Montagevideo fixes Aufstockelement auf ACO Lichtschacht

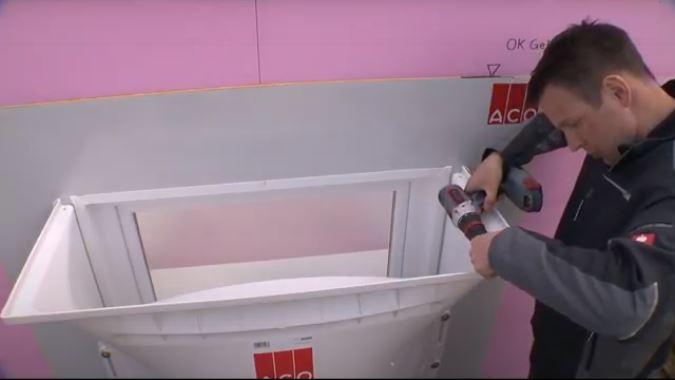

Montage eines höhenverstellbaren Aufstockelementes auf einem ACO Lichtschacht.

ACO Lichtschacht Montage auf Perimeterdämmung und Einbau der Rückwand

Gerne helfen wir Ihnen bei der Bemessung und Planung Ihrer Lichtschächte!

Kontaktieren Sie uns!

Ihre Ansprechpartner



Markus Spörk
Markus Spörk

Anwendungstechnik Bauelemente

Christof Baumgartner-Dusek
Christof Baumgartner-Dusek

Anwendungstechnik Bauelemente

Preislistenauszug Kellerbaupdf

Prospekt ACO Therm® Lichtschachtpdf
Prospekt ACO Kellerschutzpdf

Ausschreibungstexte (ONLV)ZIP

ACO Therm® Lichtschacht, 400 und 600 mm Tiefe, Montageanleitungpdf
ACO Therm® Lichtschacht, 700 mm Tiefe, Montageanleitungpdf
ACO Therm® Lichtschacht Montageanleitung für Entwässerungsanschluss und Rückstauverschlusspdf
ACO Therm® Lichtschacht, 400 und 600 mm Tiefe, DWD Montageanleitungpdf
ACO Therm® Lichtschacht, 400 mm Tiefe ALT, befahrbar, Montageanleitungpdf
ACO Therm® Lichtschacht Montageanleitung für Rückwandpdf

Technische Zeichnungen ACO Therm® Lichtschacht, 400 mm Tiefe - DWG FilesZIP
Technische Zeichnungen ACO Therm® Lichtschacht, 400 mm Tiefe - PDF FilesZIP
Technische Zeichnungen ACO Therm® Lichtschacht, 600 mm Tiefe - DWG FilesZIP
Technische Zeichnungen ACO Therm® Lichtschacht, 600 mm Tiefe - PDF FilesZIP
Technische Zeichnungen ACO Therm® Lichtschacht, 700 mm Tiefe - DWG FilesZIP
Technische Zeichnungen ACO Therm® Lichtschacht, 700 mm Tiefe - PDF FilesZIP
Technische Zeichnungen ACO Aufstockelement Comfort - DWG/DXF FilesZIP
Technische Zeichnungen ACO Aufstockelement Comfort - PDF FilesZIP
Technische Zeichnungen ACO Aufstockelement 4-seitig geschlossen - DWG/DXF FilesZIP
Technische Zeichnungen ACO Aufstockelement 4-seitig geschlossen - PDF FilesZIP
Technische Zeichnung ACO Rückstauverschluss und Entwässerungsanschluss für Lichtschächtepdfdwg
