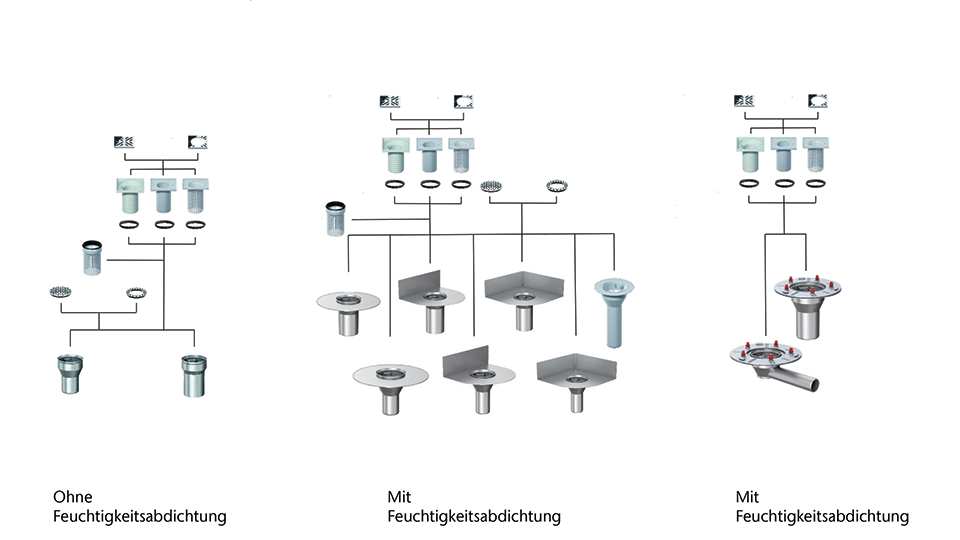

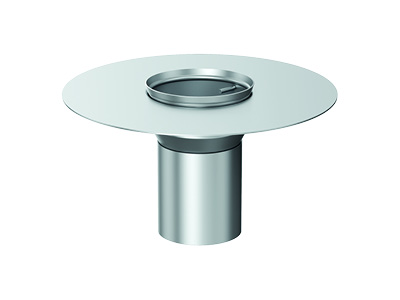

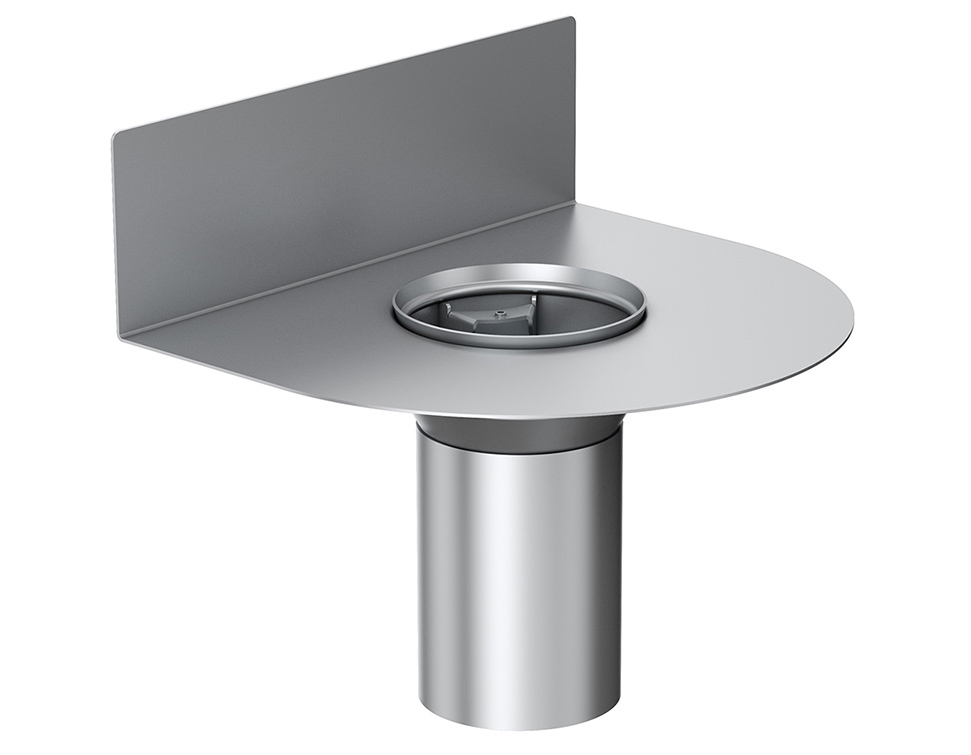

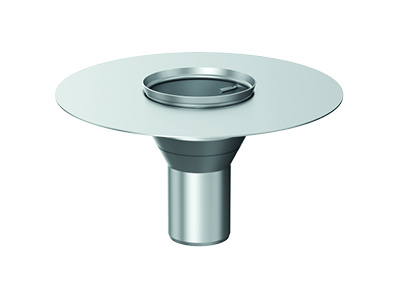

ACO Balkondirektablauf mit Anschlussflansch, ohne Glocke
Nennweite | Abmessungen | Artikel-Nr. | ||||
---|---|---|---|---|---|---|
d1 | d2 | d3 | d4 | l2 | ||
[mm] | [mm] | [mm] | [mm] | [mm] | ||
DN 50 | 53 | 73 | 98 | 302 | 200 | 0174.58.00 |
DN 70 | 73 | 102 | 117 | 325 | 200 | 0174.58.01 |
DN 100 | 102 | 133 | 140 | 350 | 200 | 0174.58.02 |

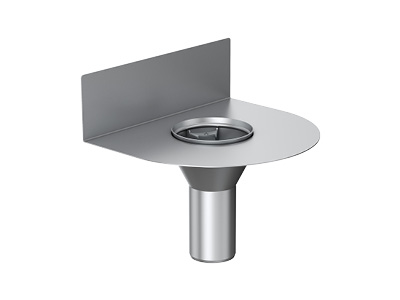

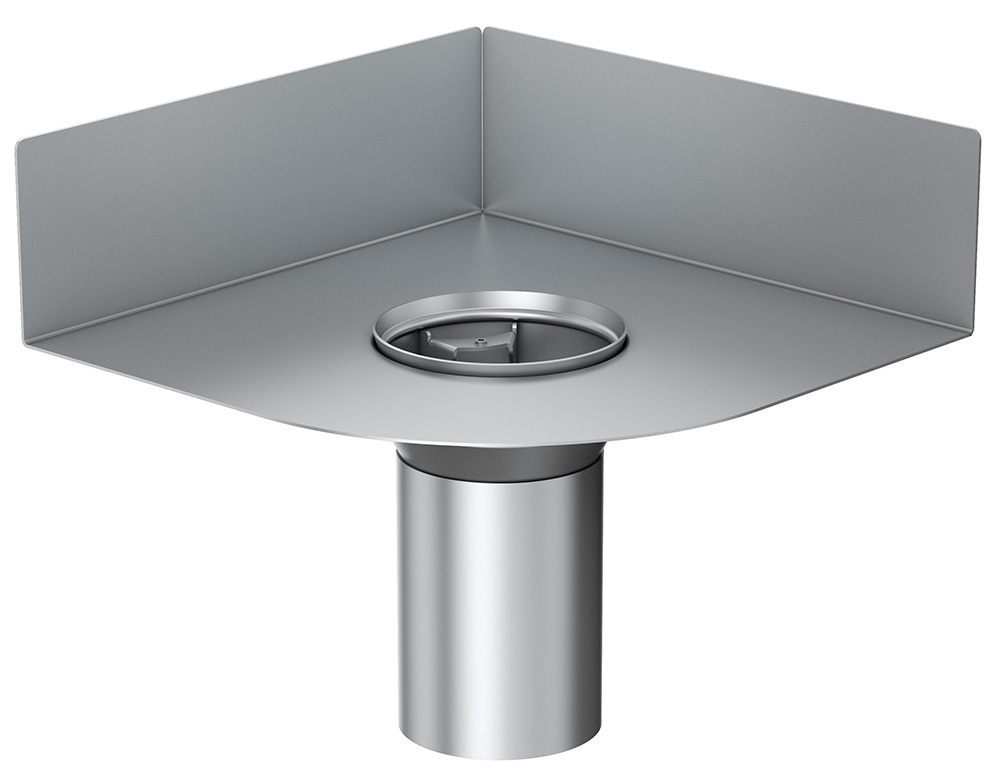

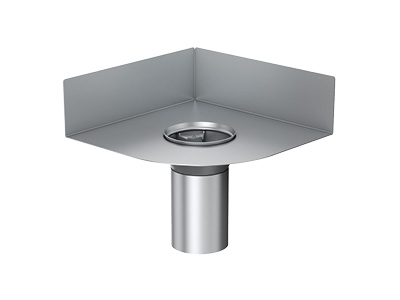

ACO Balkondirektablauf mit Anschlussflansch, mit Glocke
Nennweite | Abmessungen | Artikel-Nr. | ||||
---|---|---|---|---|---|---|
d1 | d2 | d3 | d4 | l2 | ||
[mm] | [mm] | [mm] | [mm] | [mm] | ||
DN 50 | 53 | 73 | 98 | 302 | 120 | 0174.58.10 |
140 | 0174.58.11 | |||||
160 | 0174.58.12 | |||||
180 | 0174.58.13 | |||||
200 | 0174.58.14 | |||||
220 | 0174.58.15 | |||||
DN 70 | 73 | 102 | 117 | 325 | 120 | 0174.58.20 |
140 | 0174.58.21 | |||||
160 | 0174.58.22 | |||||
180 | 0174.58.23 | |||||
200 | 0174.58.24 | |||||
220 | 0174.58.25 | |||||
DN 100 | 102 | 133 | 140 | 350 | 120 | 0174.58.30 |
140 | 0174.58.31 | |||||
160 | 0174.58.32 | |||||
180 | 0174.58.33 | |||||
200 | 0174.58.34 | |||||
220 | 0174.58.35 |

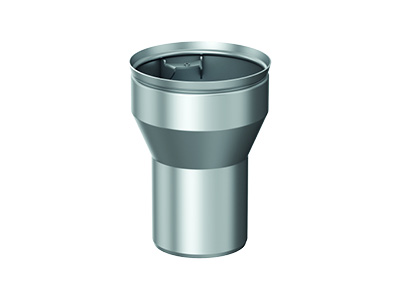

ACO Balkondirektablauf ohne Anschlussflansch, ohne Glocke
Nennweite | Abflusswert gemäß DIN | Abmessungen | Artikel-Nr. | ||
---|---|---|---|---|---|
d1 | d3 | l2 | |||
[l/s] | [mm] | [mm] | [mm] | ||
DN 70 | 5,6 | 73 | 117 | 200 | 0174.58.40 |
DN 100 | 6,0 | 102 | 140 | 200 | 0174.58.50 |

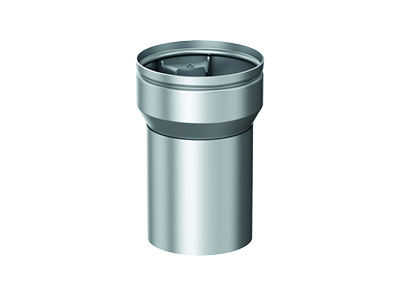

ACO Balkondirektablauf mit Glocke aus Edelstahl
Nennweite | Abflusswert gemäß DIN | Abmessungen | Gewicht | Artikel-Nr. | |||||
---|---|---|---|---|---|---|---|---|---|
d1 | d2 | d3 | d4 | l1 | l2 | ||||
[l/s] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | ||
DN 50 | 5,4 | 53 | 98 | 102 | 73 | 110 | 120 | 1,05 | 0174.52.63 |
130 | 140 | 1,15 | 0174.52.66 | ||||||
150 | 160 | 1,26 | 0174.52.69 | ||||||
170 | 180 | 1,36 | 0174.52.75 | ||||||
190 | 200 | 1,47 | 0174.52.78 | ||||||
DN 70 | 7,5 | 73 | 117 | 121 | 102 | 108 | 120 | 1,2 | 0174.52.64 |
128 | 140 | 1,3 | 0174.52.67 | ||||||
148 | 160 | 1,5 | 0174.52.70 | ||||||
168 | 180 | 1,7 | 0174.52.76 | ||||||
188 | 200 | 1,8 | 0174.52.79 | ||||||
DN 100 | 9,0 | 102 | 140 | 145 | 133 | 112 | 120 | 1,8 | 0174.52.65 |
132 | 140 | 2,1 | 0174.52.68 | ||||||
152 | 160 | 2,4 | 0174.52.71 | ||||||
172 | 180 | 2,7 | 0174.52.77 | ||||||
190 | 200 | 2,9 | 0174.52.80 |

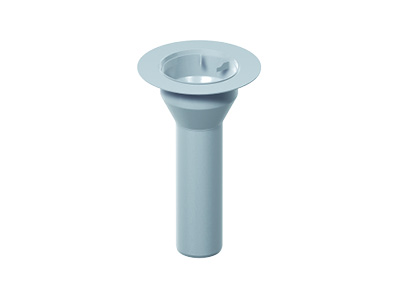

Ablaufkörper, DN 70 – DN 100, mit Festflansch – gedämmt
Stutzenneigung: 90°
Nennweite | Abflusswert gemäß DIN | Abmessungen | Gewicht | Artikel-Nr. | ||
---|---|---|---|---|---|---|
d1 | l1 | m12 | ||||
[l/s] | [mm] | [mm] | [mm] | [kg] | ||
DN 70 | 7,5 | 73 | 191 | 45 | 3,15 | 0174.44.40 |
DN 100 | 5,1 | 102 | 206 | 60 | 3,2 | 0174.44.41 |
Stutzenneigung: 1,5°
Nennweite | Abflusswert gemäß DIN | Abmessungen | Gewicht | Artikel-Nr. | |||||
---|---|---|---|---|---|---|---|---|---|
d1 | h | h2 | h3 | l1 | m12 | ||||
[l/s] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | ||
DN 70 | 5,5 | 73 | 90 | 121 | 160 | 220 | 45 | 3,2 | 0174.44.60 |
DN 100 | 9,0 | 102 | 104 | 150 | 185 | 230 | 60 | 4,05 | 0174.44.61 |

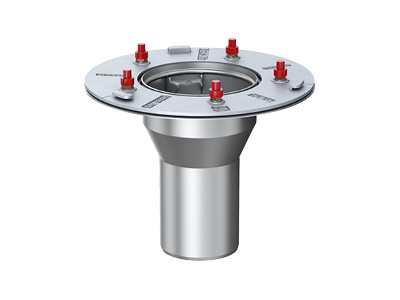

Ablaufkörper, DN 70 – DN 100, mit Festflansch – ungedämmt
Stutzenneigung: 90°
Nennweite | Abflusswert gemäß DIN | Abmessungen | Gewicht | Artikel-Nr. | |
---|---|---|---|---|---|
d1 | l1 | ||||
[l/s] | [mm] | [mm] | [kg] | ||
DN 70 | 7,5 | 73 | 191 | 3,0 | 0174.44.35 |
DN 100 | 5,1 | 102 | 206 | 3,0 | 0174.44.36 |
Stutzenneigung: 1,5°
Nennweite | Abflusswert gemäß DIN | Abmessungen | Gewicht | Artikel-Nr. | |||
---|---|---|---|---|---|---|---|
d1 | h | h2 | l1 | ||||
[l/s] | [mm] | [mm] | [mm] | [mm] | [kg] | ||
DN 70 | 5,5 | 73 | 90 | 121 | 220 | 3,0 | 0174.44.58 |
DN 100 | 9,0 | 102 | 104 | 150 | 230 | 3,9 | 0174.44.59 |

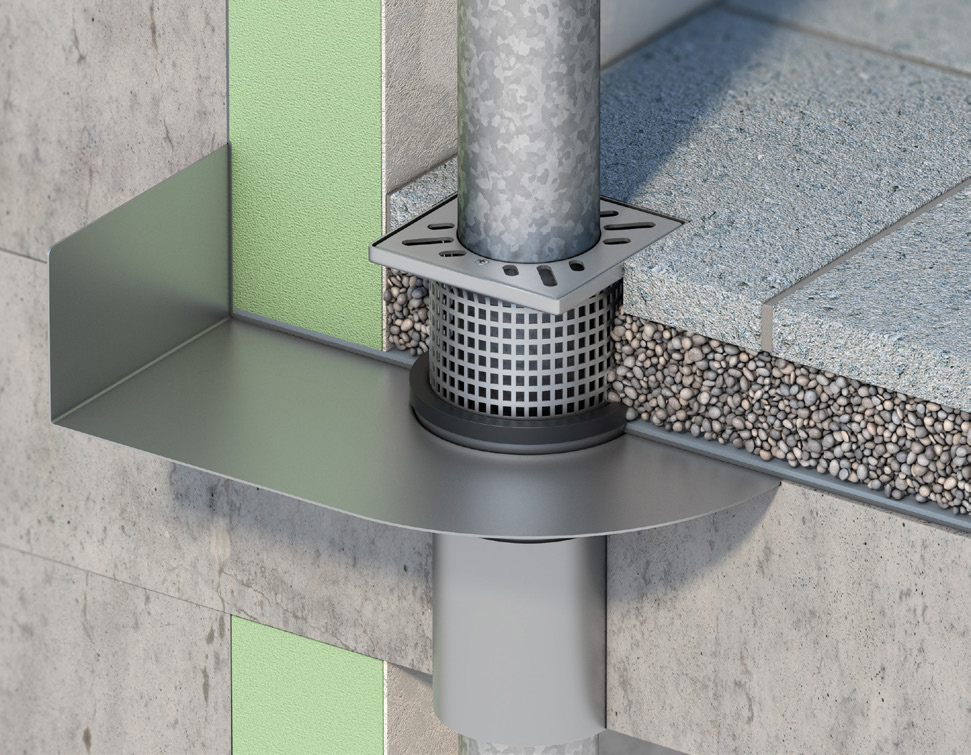

Die passende Entwässerung Ihres Balkons oder Ihrer Terrasse ist abhängig von Größe und Beschaffenheit.
Gerne helfen wir Ihnen bei der Bemessung und Auswahl der passenden Dachentwässerung.
Kontaktieren Sie uns!
Ihre Ansprechpartner
Prospekt ACO Flachdachratgeber |
Ausschreibungstexte (ONLV) | ZIP |
Technische Zeichnungen Balkon- und Terrassenabläufe (Einzelabläufe) | Link E-Service |
Technische Zeichnungen Balkon- und Terrassenabläufe (Direktabläufe) | Link E-Service |
Aufmaßblatt ACO Balkondirektabläufe |
